主板芯片组怎么看?

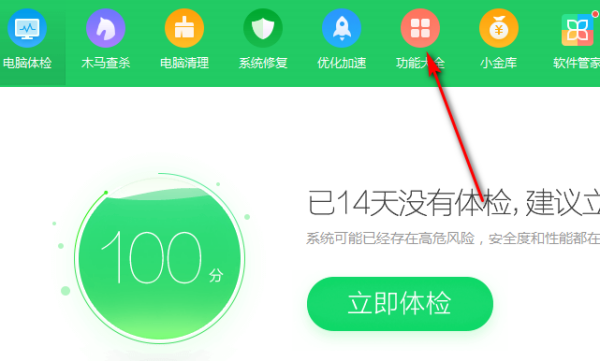

1、打开电脑360安团做森全卫士，点击功能大全。主板芯片组怎么看-via主板芯片组-第1张图片-科技快讯

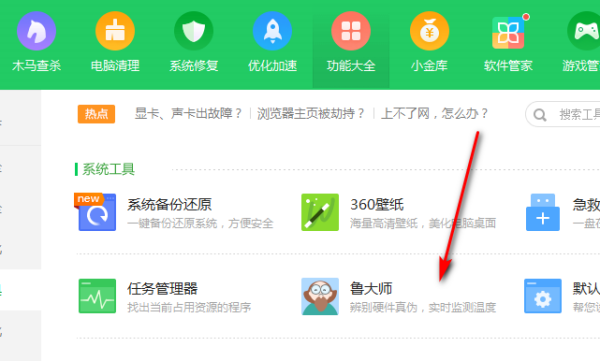

2、进入功能大全，点击系统工具中的鲁大师。主板芯片组怎么看-via主板芯片组-第2张图片-科技快讯

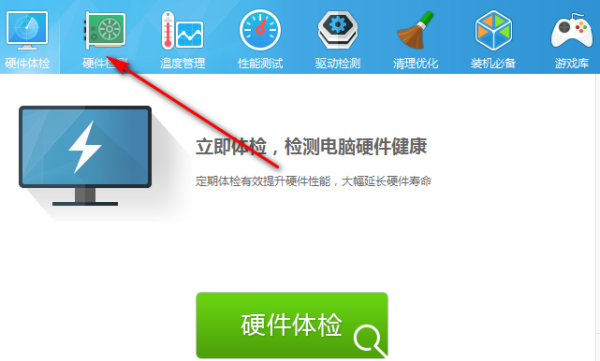

3、进胡陵入鲁大师之后，点击硬件检测。主板芯片组怎么看-via主板芯片组-第3张图片-科技快讯

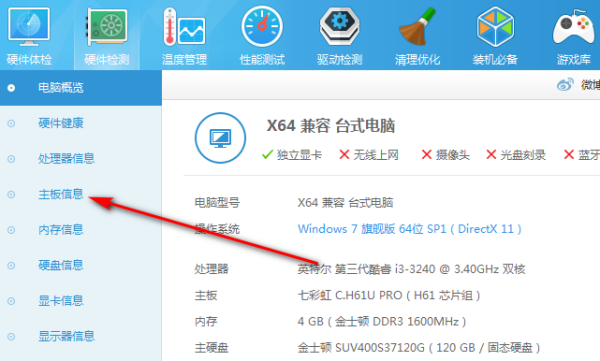

4、点击硬件检测之塌亩后，再点击主板信息。主板芯片组怎么看-via主板芯片组-第4张图片-科技快讯

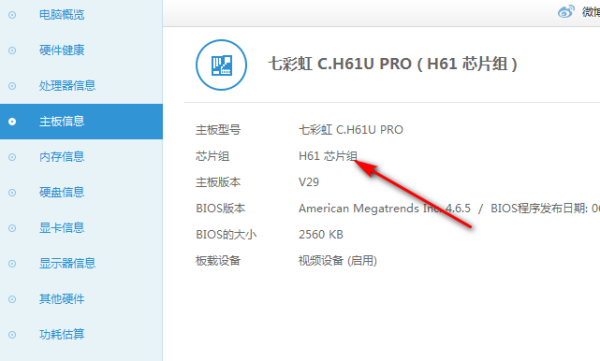

5、点击主板信息之后，就可以看到电脑的芯片组了。主板芯片组怎么看-via主板芯片组-第5张图片-科技快讯

via主板芯片组

通过网上查询，我确定有KT880和K8T800，想问下到底有没有KT800这款芯片组？请看清楚哦... 通过网上查询，我确定有KT880和K8T800，想问下到底有没有KT800这款芯片组？

请看清楚哦

*** 脆专题转发个信息让你了解一下K8T800系列芯片组的知识：
VIA－－K8T800 Pro、K8T880 Pro、K8T890 Pro

VIA支持Athlon64（FX）、Opteron的最经典芯片组无疑是K8T800，虽然这块芯片组的规格已经比较过时，不过由它衍生出来的几块高端PC/专业工作站主板芯片组却卓有成就：K8T800 Pro、K8T880 Pro、K8T890 Pro。

K8T800 Pro：

看编号就知道，K8T800 Pro无疑是VIA最早一代的针对Opteron高性能处理器而设计的高端PC/专业工作站主板芯片组，K8T800 Pro相对于K8T800主要有两方面的改进：

之一：威盛在K8T800 Pro上令AGP和PCI的时钟频率独立工作于HyperTransport总线的频率。（因为Athlon 64/Opteron没有使用传统的前段总线，北桥芯片是通过HyperTransport总线和CPU连接，因此HyperTransport总线的频率实际上相当于通常我们所说的前端总线频率）对于一般应用来说，新的频率设计也许没有什么意义。但通过让AGP和PCI时钟频率异步运行，这将大大方便超频爱好者的使用。

第二：K8T800 Pro支持1GHz的HyperTransport时钟频率。这意味着北桥芯片可以更快的与CPU进行通讯。K8T800采用两条16bit、800MHz的HyperTransport总线连接，每条总线的数据传送方向相反，这意味着其理论峰值带宽可达6.4GB/s，而K8T800 Pro采芦卜用两条16-bit、1GHz的HyperTransport连接，理论峰值带宽可达8GB/s。

1GHz HyperTransport总线连接是在HyperTransport时钟频率和倍频相乘实现的。HyperTransport总线在BIOS中显示为200MHz的LDT总线或者前端总线，所以其更高的倍频值不再是以前的4倍而是5倍。

主要性能参数：

· 支持AMD Athlon64/Athlon64 FX/Opteron处理器
· 578针脚BGA封装北桥芯片
· 539针脚BGA封装VT8237南桥芯片
· 支持AGP4X/8X规范
· 支持ATA133/100/66/33标准
· 支持SATA标准
· 更大支持8个USB2.0/USB1.1接口
· 10/100Mbps自适应以太网卡
· 整合MC 97调制解调器
· 集成6个PCI插槽
· 集成AC 97规范6声道声卡

K8T880 Pro：

K8T880 PRO是K8T880的加强版，变化在于能够支持前端总线频率提高到1000MHz，其他的参数跟K8T800 PRO基本一致，这款芯片组在工作站市场也是一款非常经典的产品。

K8T890 Pro：

K8T890芯片组是VIA首款支持PCI-E总线技术的K8芯片组，支持PCI-E、将搭配功能更强的VT8251南桥等众多技术，与K8T880 PRO相比，K8T890北桥同样支持1GHz的Hypertransport，其更大改进就是引入对PCI Express的支持，同时减少了对AGP的支持。而面向工作站领域的K8T890 Pro版本更是引陪亏穗入一项称为空判“DualGFX Express”的技术，其实这就是VIA公司发明的具有SLI(Scan Line Interleave) 功能，支持双显卡插槽的新技术。VIA公司的DualGFX Express的原理架构如下图所示：

K8T890北桥芯片仅支持20条PCI-E信道，其中PCI-E X16显卡插槽占用16条通道。由于K8T890北桥不能象nForce4那样重新对这16条PCI-E能道进行分配，故K8T890所提供的DualGFX Express技术就需要占用PCI-E X1扩展插槽所共用的4条PCI-E通道。这意味着当用户使用DualGFX Express功能时，将不可能同时使用其它PCI-E X1适配卡。

对于Dual GFX架构，还有一点需要补充详细：Dual GFX架构和nForce 4的SLi并不相同，nForce 4芯片组内建19 Lanes PCI-E，故此只拥有1个 PCI-E x16及3个 PCI-E x 1，而SLi则是把那个PCI-E x16接口一分为二，每个接口为PCI-E x8的速度。而K8T890Pro则内建20个Lanes PCI-E，其Dual GFX和Intel一样，采用x16+x4，即第二条是x4的速度。

同时，VIA增加了对英特尔所倡导的High Definition Audio标准的支持，故K8T890的VT8251南桥支持8声道、24bit/192KHz采样的高精度音效，整体功能相当强大。与ICH6R类似，VT8251仍支持AHCI标准—SATA I规范，可以支持最多4个SATA接口，而不必再借助外部的PHY芯片，并支持RAID 0，1，0+1和JBOD磁盘阵列功能。同时VT8251保留了对两个ATA/133接口的支持。不过，VT8251去除了对Gigabi以太网的支持，而仅支持100Mbps以太网 *** 连接功能。
K8T890是K8T880的升级产品，两者的最主要区别是K8T890整合了一个 PCI Express X16图形控制器，搭配的南桥为现有的VT8237和即将推出的VT8239。
