三个接线柱的电能表怎么接线？
那么火线1进（接电源）2出（接负载），零线3进（接电源）3出（接负载）。

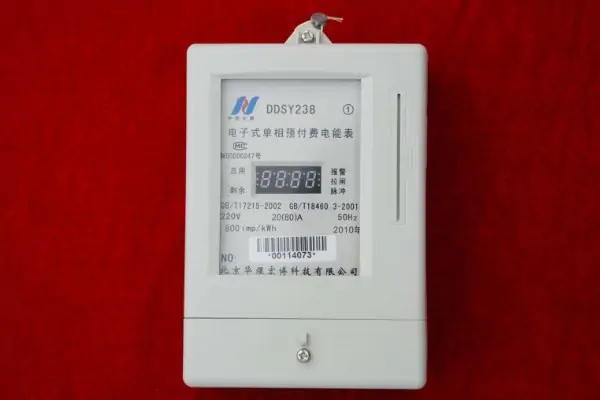

DDS电能表接线方式
DDS单相电子式电能表接线图可分为一进一出（单进单出）和二进二出（双进双出）两种接线方式。
1、一进一出接线法
首先将电源相线（火线）接入在接线盒之一个孔接线端子上，出线接在接线盒的第二孔接线端子上，其次将电源中性线（零线）接入在接线盒的第三个孔的接线端子上，出线接在接线盒的第4孔接线端子上。
2、二进二出接线法
首先将电源的相线接入在接线盒的之一个孔的接线端子上，出线接在接线盒的第四个孔的接线端子上，其次将电源中性线接入在接线盒的第二孔接线端子上，出线接在接线盒的第三孔接线端子上。
两种方式的区别主要是端子盒内电压、电流的出入端子的排列位置不同，单相电表端子盒的接线端子应以“一孔一线”、“孔线对应”为原则，禁止在电能表端子盒端子孔内同时连接两根导线。
拓展资料：
电能表是用来测量电能的仪表，又称电度表，火表，千瓦小时表，指测量各种电学量的仪表。
使用电能表时要注意，在低电压（不超过500伏）和小电流（几十安）的情况下，电能表可直接接入电路进行测量。在高电压或大电流的情况下，电能表不能直接接入线路，需配合电压互感器或电流互感器使用。
参考资料：百度百科-电能表
相关内容扩展阅读:
空气开关单相电表接线图
从小空开上接个单项电表，怎么接，1,是火线进线，2是火线出线，进线从空开上面下来，从电表出来的火线该往哪接啊？空气开关单相电表接线图如下：
家用配电箱的一般开关可选用双极32—63A小空气开关或隔离开关，照明电路一般采用10—16A小空气开关，插座电路一般选用16—20A空气开关，空调电路一般选用16—25A空气开关。
采用双极或1P+N空气开关。当发生短路或漏电故障时，应立即切断电源的相线和中性线，以保证人身安全和电气设备的安全。
扩展资料：
常用电能表的分类：
(1)电能表按使用的电路分为直流电能表和交流电能表。交流电能表按相线分为单相电能表、三相三线电能表和三相四线电能表。
(2)电能表按其工作原理可分为机电电能表和电子电能表(又称静电电能表和固态电能表)。机电电能表是用于交流电路的一种常用的电能计量仪表，其中最常用的是感应式电能表，电子式电能表可分为全电子式电能表和机电式电能表。
(3)电能表按其结构可分为整体电能表和分割电能表。
(4)电能表按用途可分为有功电能表、无功电能表、更大需求电能表、标准电能表、多费率分时电能表、预付费电能表、损耗电能表和多功能电能表。
(5)电能表按其精度等级可分为普通安装型电能表和便携式精密电能表。
220V三根线如何接电表

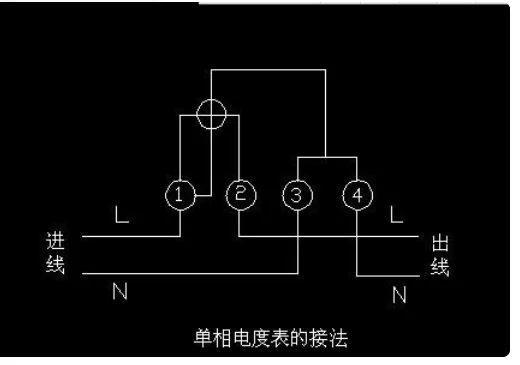

1、直接连接法：当流过电度表的电流不足以烧毁电流线圈时，采用这种连接法。单相电度表有四个接线端子、从左到右，数字1、2、3和4（如下图所示）。
一般有两种连接方式：1、3接进线，2、4接出线；另一种是1、2接进线，3、4接出线。无论采用何种连接 *** ，相线（带电导线）必须连接到电表电流线圈的端子上。
2、经互感器接入法：在用单相电度表测量大电流的单相电路的用电量时，应使用电流互感器进行电流变换，电流互感器接电度表的电流线圈，分两种接法。

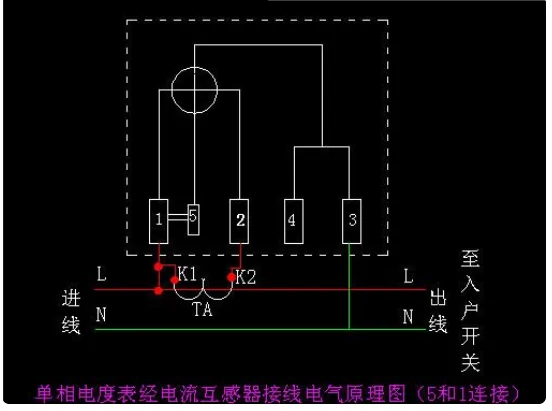

（1）单相电度表内5和1端未断开时的接法。 由于表内短接片没有断开，所以互感器的K2端子禁止接地（如下图）。
（2）单相电度表内5和1端短接片已断开时的接法。 由于表内短接片已断开，所以互感器的K2端子应该接地。同时，电压线圈应该接于电源两端（见下图）。
扩展资料
一、电表安装时应注意：
1、检查表罩两个耳朵上所加封的铅印是否完整。电能表装好后，合上隔离开关，开灯检查。
2、能表应安装在干燥、稳固的地方，避免阳光直射， 忌湿、热、霉、烟、尘、砂及腐蚀性气体。位置要装得正，如有明显倾斜，容易造成计度不准、停走或空走等毛病。应安装得_些，但又要便于抄表。
3、必须按接线图接线，同时注意拧紧螺钉和紧固一下接线盒内的小钩子。
二、电表接线提示：
1、接线时一定要按示意图将电表的电路线圈串联在相线上，电压线圈并联在用电设备两端。
2、电表的电流线圈和电压线圈的发电机端必须接在电源的同一极性上。
2、电表安装好后，合上隔离开关，开启用电设备，转盘既从左向右转动（点表示通常有转向指示图标）；关闭用电设备后转盘有时会有轻微转动，但不超过一圈为正常。
电表下面一般都是接几条线？
我租房住2年，房东在门口接了一个电表，一直用电都在20-30度左右，上个月结电费有100多度（空调是另一个电表，但是也没用）。我一般也就一个电视，一个笔记本，还有就是电灯，偶尔烧2壶水，一个月不超过10把，一直也就是这样用的，没有增加过电器。这个双休天我还特意留意了一下，2天我也就用了2度多一点的点，何况我是周一到周五都是上班的，双休天几乎都回家住，所以觉得这个用电量太不正常了。我只发现我的电表下面有8条线这么多，其他房间都是3条，最多5条。这个有影响吗？线都是房东弄的， 我也不懂，但是我只知道我的房间里只有一个插座，
怎么看1234的主线？怎么看这个线是不是接到我房间
单相电表是只有一条火线和一条零线，即家用电用的电表，四个接口；三相电表通过电流互感器连接方式连接的电表，电表的接线有10条，具体有三相三线制、三相四线制、三相五线制。
三相交流发电机向外供电时，把三组线圈的末端X、Y、Z联在一起，从联接点引出一条线，这条线叫零线，从线圈绕组另一端A、B、C各引出一条线，从而连结了6条线，加上原本的3条火线，再加上1条零线，一共是10条线。
若不引出中性线（零线），用三条线（A、B、C）向外供电则称三相三线制。引出零线N向外供电则称三相四线制（三根火线、一根零线）。三相五线制是指A、B、C、N和PE线，其中，PE线是保护地线，也叫安全线，是专门用于接到诸如设备外壳等保证用电安全之用的。
扩展资料：
电表的度数 *** ：
1、直进式的单相电表和三相电表可直接读取数字减去上次的读数就为这一阶段的电量。直进式的电表进线较粗，仔细观察没有经过互感器连接。
2、通过电流互感器连接的三相电表需要在电表上读取的数字乘以电流比就是计量的电量，精确的还要加上变损和线损。电流比一般在电流互感器的品牌上有，都是一个数字比5标出的。
3、单相电表计量三相电的电量，电量读取方式是直进式的连接电表的方式读取电表上的数字乘3，若通过互感器连接的电表要读取电表数字乘以互感器电流倍数再乘以3。
参考资料：
