遥控器是根据什么原理?

遥控器是根据红外线通信原理工作的。当按下遥控器上的按钮时，遥控器会用内置的红外发射器向电器设备发送编码后的红外信号。电器设备上的红外接收器接收到这个信号后，解码并执行相应的指令，比如调整音量或切换频道。

红外线是一种电磁波，它的频率范围在红光和微波之间，能够快速传输信息，所以遥控器能够实现远程控制。这种原理使得遥控器成为了现代生活中不可或缺的一部分，方便了人们对各种设备的操作。

红外遥控器原理 遥控器原理图

　　遥控器是一种用来远控机械的装置。现代的遥控器，主要是由集成电路电板和用来产生不同讯息的按钮所组成。下面一起来看看红外遥控器原理以及遥控器原理图吧。

　　红外遥控器原理

　　红外线遥控系统一般由发射器和接收器两部分组成。发射器由指令键、指令信号产生电路、调制电路、驱动电路及红外线发射器组成。当指令键被按下时，指令信号产生电路便产生所需要的控制信号，控制指令信号经调制电路调制后，最终由驱动电路驱动红外线发射器，发出红外线遥控指令信号。
　　接收器由红外线接收器件、前置放大电路、解调电路、指令信号检出电路、记忆及驱动电路、执行电路组成。当红外接收器件收到发射器的红外指令信号时，它将红外光信号变成电信号并送到前置放大电路进行放大，再经过解调器后，由信号检出电路将指令信号检出，最后由记忆电路和驱动电路驱动执行电路，实现各种操作。
　　控制信号一般以某些不同的特征来区分，常用的区分指令信号的特征是频率和码组特征，即用不同的频率或者编码的电信号代表不同的指令信号来实现遥控。所以红外遥控系统通常按照产生和区分控制指令信号的方式和特征分类，常分为频分制红外线遥控和码分制红外线遥控。

　　1 红外遥控系统发射部分

　　红外遥控发射器由键盘矩阵、遥控专用集成电路、驱动电路和红外发光二极管三部分组成，结构如图1所示。

　　当有键按下时，系统延时一段时间防止干扰，然后启动振荡器，键编码器取得键码后从ROM中取得相应的指令代码(由0和1组成的代码)，遥控器一般采用电池供电，为了节省电量和提高抗干扰能力，指令代码都是经32～56kHz范围内的载波调制后输出到放大电路，驱动红外发射管发射出940nm的红外光。当发送结束时振荡器也关闭，系统处于低功耗休眠状态。载波的频率、调制频率在不同的场合会有不同，不过家用电器多采用的是38kHz的，也就是用455kHz的振荡器经过12分频得到的。

　　遥控发射器的信号是由一串0和1的二进制代码组成的，不同的芯片对0和1的编码有所不同，现有的红外遥控包括两种方式：脉冲宽度调制(PWW)和脉冲位置调制(PPM或曼彻斯特编码)。两种形式编码的代表分别是NEC和PHILIPS的RC-5。

　　2 红外遥控系统接收部分

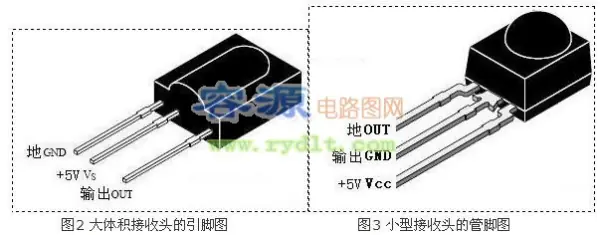

　　接收部分是由放大器、限幅器、带通滤波器、解调器、积分器、比较器等组成的，比如采用较早的红外接收二极管加专用的红外处理电路的 *** ，如CXA20106，此种 *** 电路复杂，现在一般不采用。但是在实际应用中，以上所有的电路都集成在一个电路中，也就是我们常说的一体化红外接收头。一体化红外接收头按载波频率的不同，型号也不一样。由于与CPU的接口的问题，大部分接收电路都是反码输出，也就是说当没有红外信号时输出为1，有信号输出时为0，它只有三个引脚，分别是+5V电源、地、信号输出。

　　系统的设计

　　1 单片机编码发射部分

　　① 键盘部分

　　红外遥控器的发射器电路比较简单，由一个4×4矩形键盘、一个PNP驱动三极管、一个红外线发光二极管和两个限流电阻组成。要遥控哪台接收器由键盘输入，即由键盘输入要红外遥控的地址，地址经过编码、调制后通过红外发光二极管发射出去。

　　矩阵键盘部分由16个轻触按键按照4行4列排列，将行线所接的单片机的I/O口作为输出端，而列线所接的作为输入。当没有键被按下时，所有输出端都是高电平，代表没有键按下。有键按下时，则输入线就会被拉抵，这样，通过读入输入线的状态就可以知道是否有键被按下。

　　键盘的列线接到P1口的低4位，行线接到P1口的高4位，列线P1.0～P1.3设置为输入线，行线P1.4～P1.7设置为输出线。

　　检测当前是否有键被按下。检测的 *** 是使P1.4～P1.7输出为0，读取P1.0～P1.3的状态，若P1.0～P1.3为全1，则无键闭合，否则有键闭合。

　　去除键抖动。当检测到有键按下后，延时一段时间再做下一步检测判断。

　　若有键按下，应该识别出是哪一个键闭合。 *** 是对键盘的行线进行扫描。P1.4～P1.7按下面4种组合依次输出1110，1101，1011，0111，在每组行输出时读取P1.0～P1.3，若全为1，则表示0这行没有键输入，否则有键闭合。由此得到闭合键的行值和列值，然后采用计算的 *** 或者查表的 *** 将闭合键的行值和列值转换成所定义的值。

　　为了保证每闭合一次CPU仅作一次处理，必须去除键释放时的抖动。产生的键值放在发送数据库区，30H存放的是产生的键值，即要遥控的8位地址共1字节，31H放的是和30H中的相同的8位地址，地址码重发了一次，主要是加强遥控器的可靠性，如果两次地址码不相同，则说明本帧数据有错，应该丢弃。32H放的是00H(为了编程简单)，33H放的是0FFH，一共32位数据。要发送数据时，只要到那里读取数据即可，然后调用发射子程序发送。

　　②载波部分

　　根据前面介绍的红外遥控的基本原理，红外遥控器编码调制的 *** 其实很简单，只要生成一定时间长的电平就可以。再通过一个38kHz载波调制便可以发射编码。载波的产生 *** 有多种，可以由CMOS门电路RC振荡器构成，或者由555时基电路构成等。

　　在此次设计中采用的是CPU延时，即用定时器中断完成，用单片机的T0定时产生38kHz载波。设定定时器为方式2，即自动恢复初值的8位计数器。TL0作为8位计数器，TH0作为计数初值寄存器，当TL0计数溢出时，一方面置1溢出标志位TF0，向CPU请求中断，同时将TH0内容送入TL0，使TL0从初值开始重新加1计数。因此，T0工作于方式2，定时精度比较高。根据计算，设定38KHz的定时初值，采用12kHz晶振的定时初值为0F3H，用11.0592kHz晶振时的初值为0F4H，设定好定时器中断，在中断程序中只写入取反P2.0(CPL P2.0)，当要发送数据1时，前面560μs高电平发送时，先打开定时器中断，再启动定时器，允许定时器工作，延时560μs再关定时器，后面1690μs的低电平因为不发送信号，所以可以直接置P2.0高电平后，延时1690μs即可;数据0前面的560μs高电平和数据1的一样，后面560μs的低电平因为不发送信号，所以可以直接置P2.0高电平后，延时560μs即可。

　　2 红外接收解码电路

　　红外遥控接收采用一体化红外接收头，它将红外接收二极管、放大器、解调、整形等电路安装在一起，只有三个引脚。红外接收头的信号输出端接单片机的INT0端，单片机中断INT0在红外脉冲下降沿时产生中断。电路如图3.3所示，图中增加一只PNP三极管对输出信号放大，R和C组成去耦电路抑制电源干扰。

　　3 遥控信号的解码算法

　　平时，遥控器无键按下时，红外发射二极管不发出信号，遥控接收头输出信号1，有键按下时，0和1的编码的高电平经遥控接收头反相后会输出信号0，由于与单片机的中断脚相连，将会引起单片机中断(单片机预先设定为下降沿产生中断)。

　　遥控码发射时由9ms的高电平和 4.5ms的低电平表示引导码，用560μs的高电平和560μs的低电平表示数据“0”，用560μs的高电平和1690μs的低电平表示数据“1”，引导码后面是4字节的数据。接收码是发射码的反向，所以判断数据中的高电平的长度是读出数据的要点，在这里用882μs(560～ 1690μs之间)作为标尺，如果882μs之后还是高电平则表示是数据1，将1写入寄存器即可(数据为1时还需要再延时一段时间使电平变低，用来检测下一个低电平的开始)。882μs后电平为低电平则表示是数据0，则将0写入寄存器中，之后再等待下一个低电平的到来。

　　继续接收下面的数据，当接收到32位数据时，说明一帧数据接收完毕，然后判断本次接收是否有效，如果两次地址码相同并且等于本系统的地址码，数据码和数据反码之和等于0FFH，则接收的本帧数据有效，点亮一只发光二极管，否则丢弃本次接收到的数据。

　　接收完毕后，初始化本次接收到的数据，准备下次遥控接收。

　　以上就是小编为大家介绍的遥控器原理，希望能够帮助到您。更多关于遥控器原理的相关资讯，请继续关注土巴兔学装修。

相关内容扩展阅读:

接收头的遥控接收工作原理：

遥控器部分：
遥控器部分的工作原理较为简单，主要就是编码IC通过三极管进行放大调变，然后将此电信号（脉冲波）经有红外发射管（940nm波长）转变为光信号发射出去。
国产遥控器的电路主要有：455K晶振，编码IC,放大三极管，发射管等主要几个电子原件组成，2节3V电池驱动;一些国际大厂所用的遥控器，其编码IC内已包括了晶振和放大三极管，电路设计更加方便，且只需要1节电池驱动，更加环保。
红外接收部分：
红外接收头内部结构如上图,其主要由光电二极管+红外接收IC组成，工作原理为：光电二极管（俗称接收管）其接收到红外发射管发射出的光信号后转换为电信号（为微安级的电流），此电信号输入到接收IC内部经过放大--增益--滤波--解调变--整形还原后，还原遥控器给出的原始编码，通过接收头信号输出脚输入到后面的代码识别电路。
红外接收头整体的生产工艺流程
红外接收头整体的生产工艺流程分为四个部分，分别是：固晶、邦定、封装（压膜）、后处理。每个部分的工程都有不同的功能，缺少每个环节，都无法 *** 出一个成品的红外接收头。
固晶工序又叫DIE BOND，就是讲芯片（IC、PD）固定到支架上面。本工序所使用的材料有IC、PD、支架、银胶，IC是接收头的处理元件，主要是有硅晶和电路组成的，是一个高度集成的元器件，主要功能有滤波、整形、解码、放大等功能。PD是光敏二极管，主要功能是接收光的信号。
