蓄电池怎么修复呢
步骤如下：
1. 清洗蓄电池：首先将蓄电池取出，用温水加小量的纯碱或苏打粉泡一会儿，然后用软毛刷轻轻刷洗，将蓄电池上的污垢和氧化物清洗干净。
2. 检查电量：将已清洗好的蓄电池插入到充电器中，观察充电情况。如果蓄电池能够正常充电，说明电量问题已经修复。
3. 充电器保养：在修复蓄电池后，要定期进行充电器的保养，保持充电器的清洁，避免污垢和水分进入充电器内部。
4. 稳定充电电流：在进行蓄电池修复时，应该使用稳定的充电器进行充电，避免电流过大或过小，对蓄电池造成损伤。
如果以上操作都无法修复蓄电池，说明蓄电池已经失效，需要更换新的蓄电池。在平时使用中，我们也应该注意蓄电池的保存和维护，避免蓄电池出现电量不足等问题。
蓄电池是如何修复的？
蓄电池的种类较多，小编今天要说的修复的蓄电池是叉车蓄电池。
叉车蓄电池是一种开口式，富液态、深放电、稀 *** 作为电解液的电池，这种电池的特点是平时特别需要保养和维护，不能过充电，也不能过放电的电池，长期不用的情况下，也需要及时补充电，不然就会产生极板 *** 盐化现象。
什么样的电池是可以修复的？叉车蓄电池在没有断隔、短路、漏液的情况下，使用时间蕞好不好超过2年，这种情况下的叉车蓄电池可以通过修复会延长使用寿命。
一般是加入修复液，然后进行小电流充电来改善蓄电池的性能。
如果是极板 *** 盐化的情况需要修复的话，就需要采用去 *** 盐化的办法。
去 *** 盐化的 *** ：
叉车蓄电池因 *** 盐化失效后怎么再生之 *** 一
对因 *** 盐化失效后的电池进行再生，有反充与化学充电等两个有效的 *** 再生（激活） *** 盐失效电池。
之一：用反充再生。把电池深放电，而后要更换那电池的电解液，更换成密度1.28克每立方厘米的 *** 水溶液，再后用0.05C恒电流对电池进行反充电24H,最后阶段对反充过的电池正充48H,通过这一处理可以使电池再生，恢复其容量达80%以上。
第二：用化学充电 *** 再生电池 要掌控一些特定有效的参数，包括过 *** 铵的浓度，再生时的温度与再生所需要时间，所有参数的效果都在于个个参数都必须选择适当，这是本法的要点。
*** 盐化的电池先将它深度放电，再更换它的电解液，换成40%过 *** 铵浓度的溶液在温度50摄氏度用添加氧化剂溶液，选用1H完成对正极与负极的化学充电，对电池进行化学充电，用恒压限流法恒压充电24H.这一过程完成之后，报废电池就可以恢复容量至84%。该 *** 对 *** 盐化报废电池的再生激活有效。
叉车蓄电池因 *** 盐化失效后怎么再生之 *** 二
之一：电极液浸润法 加有再生剂的电解液加入到 *** 盐化失效的电池里浸润7-19h，能使电解液充分浸透在隔膜及正负极板里进行交换，充电效果显著。为 *** 盐化报废电池恢复电池性能提供了新的有效手段。
之一二阶段是间歇式正脉冲充电。第三阶段采用非对称间歇式正负脉冲组合波形充电。基本消除 *** 盐化。反复充放电多次后，凡是电池电压平稳上升者，均可恢复容量。再生有望，待容量测试后，其容量恢复达80%以上者为复活，凡是多次充放电，电池电压不上升，则不可用此法再生。
第二：更换电池电解液法 将报废电池首先进行深放电，根据电池内电解液的多少，可以先灌稀电解液（1.1相对密度的 *** 水溶液），深放电后，倾倒电池内电解液，换成1.28相对密度 *** 水溶液，采用普通充电法。
相关内容扩展阅读:
*** 别乱加！正确修复电池硫化的 *** 在这里
电池硫化是由于电池不及时充电或过放电所引起的问题。传统的处理 *** 费时、费力、费能源，而且效果有限。现在，我们有了更为简单和有效的解决方案——脉冲修复。这种 *** 基本上不会对正极板造成损伤，对于密封电池来说，瞬间的充电电压可以使正极板产生的氧气通过氧循环在负极板上被吸收，所以电池也不会失水。
🔋脉冲修复：可逆硫化
脉冲修复能把“不可逆”变成“可逆”，而且基本上对电池极板没有任何损伤。它利用傅立叶级数进行频谱分析，通过脉冲产生丰富的谐波成分，使大 *** 铅结晶更容易溶解。
🔬铅酸蓄电池界的重大突破
脉冲修复是铅酸蓄电池界在80年代取得的重大突破。它能够修复负极板硫化，而且基本上对电池极板没有任何损伤。
👍简单又安全的处理 ***
当你的电池出现硫化问题时，不要再使用复杂和高风险的传统处理 *** 。选择脉冲修复，既简单又安全，让你的电池重新焕发生命力！
汽车蓄电池存电不足故障维修

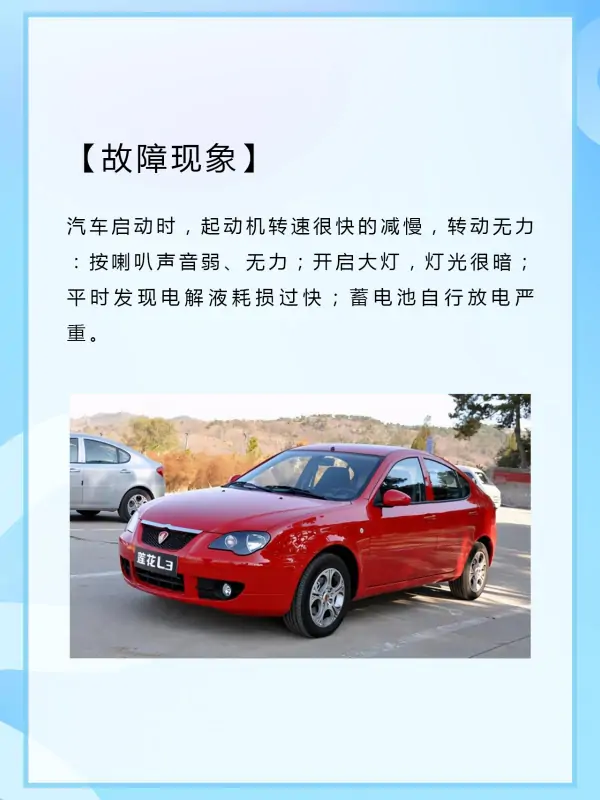

【故障现象】
汽车启动时，起动机转速很快的减慢，转动无力：按喇叭声音弱、无力；开启大灯，灯光很暗；平时发现电解液耗损过快；蓄电池自行放电严重。

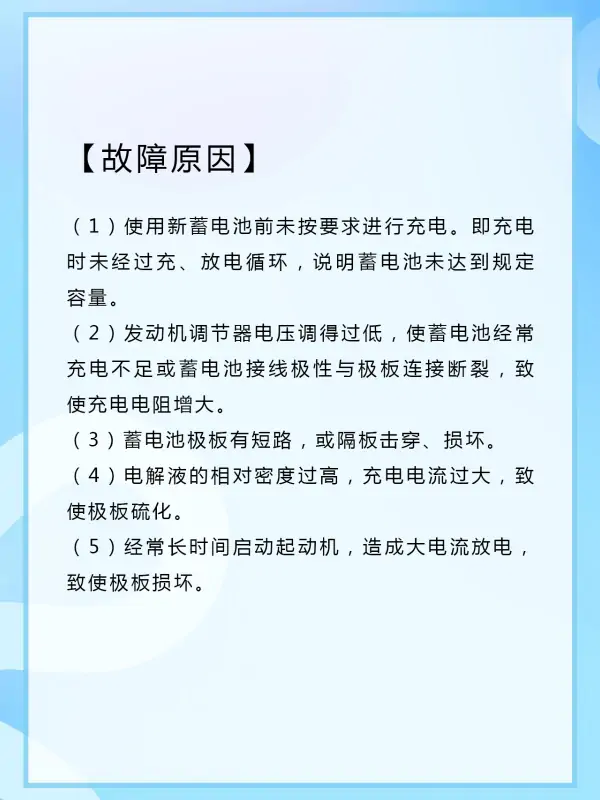

【故障原因】
（1）使用新蓄电池前未按要求进行充电。即充电时未经过充、放电循环，说明蓄电池未达到规定容量。
（2）发动机调节器电压调得过低，使蓄电池经常充电不足或蓄电池接线极性与极板连接断裂，致使充电电阻增大。
（3）蓄电池极板有短路，或隔板击穿、损坏。
（4）电解液的相对密度过高，充电电流过大，致使极板硫化。
（5）经常长时间启动起动机，造成大电流放电，致使极板损坏。

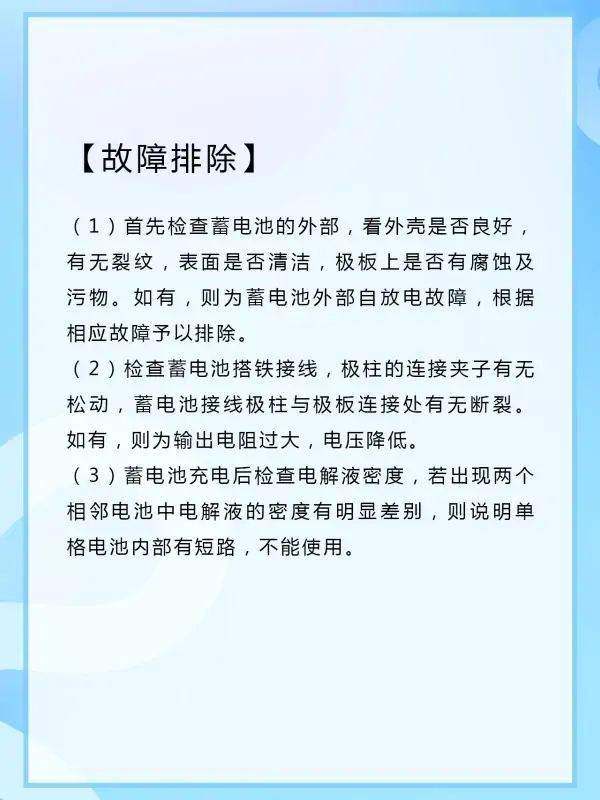

【故障排除】
（1）首先检查蓄电池的外部，看外壳是否良好，有无裂纹，表面是否清洁，极板上是否有腐蚀及污物。如有，则为蓄电池外部自放电故障，根据相应故障予以排除。
（2）检查蓄电池搭铁接线，极柱的连接夹子有无松动，蓄电池接线极柱与极板连接处有无断裂。如有，则为输出电阻过大，电压降低。
（3）蓄电池充电后检查电解液密度，若出现两个相邻电池中电解液的密度有明显差别，则说明单格电池内部有短路，不能使用。

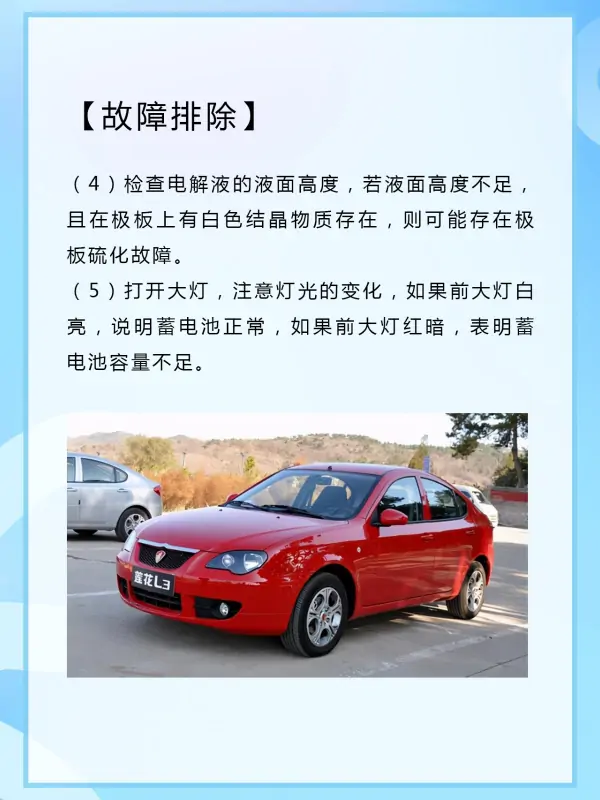

（4）检查电解液的液面高度，若液面高度不足，且在极板上有白色结晶物质存在，则可能存在极板硫化故障。
（5）打开大灯，注意灯光的变化，如果前大灯白亮，说明蓄电池正常，如果前大灯红暗，表明蓄电池容量不足。
请问电动车电池修复液有一定作用吗？
有一定作用。
电池修复液添加到失效的电动车电池，能恢复电池的容量，延长电池的使用寿命，提高电池各项性能的一种溶液。无需通过专业修复仪器，简单易操作。由于修复液的组成成份不同，其修复的效果也不同。添加电池修复液后的电池，经过一次完全充放电，电池容量得到恢复，路程可增加5-15公里。
经七次完全充放电后，电池容量恢复到90%以上，延长使用寿命一年左右。所有电池使用到一定寿命极限后，都会出现各种故障和失效现象。有些失效的电池添加修复液可以修复，有些问题严重就报废。
扩展资料
蓄电池使用寿命的影响因素
在极板上由于重结晶作用形成了粗大的 *** 铅结晶，这种结晶导电性差、体积大、会堵塞极板的微孔，妨碍电解液的渗透作用，使蓄电池内阻增大、容量下降，在充电时不易还原成为不可逆 *** 铅，使极板中参加电化学反应的活性物质减少，致使电池无法达到设计的寿命而过早失效，以至报废。
所以，电池硫化是铅酸蓄电池电瓶的使用寿命短，过早失效的主要原因。最常见的电池使用或维护不当而导致电池 *** 盐化的现象为：
长期存放：超过3个月就形成明显的硫化，如果贮存期超过6个月，电池容量可能下降到70%，如果贮存期到1年，电池基本就报废了。
过量使用：在实际使用中，因长时间使用，又未能及时充电，一般在12小时以内就会出现明显的硫化。
充电不足：在给电池充电过程中，由于充电时间过短或充电器故障造成充电不足，长期处于未饱和状态。
过量放电短路、环境因素：造成电池长期处于半放电状态，导致放电过量。
电解液密度过高：高温失水后，如不能及时补水，即可造成电解液密度过高。
液面低：使极板外露长期存放或失水，造成液面过低而让极板外露。
参考资料来源：
参考资料来源：
标签： 蓄电池
